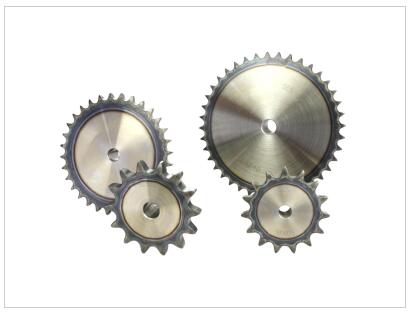

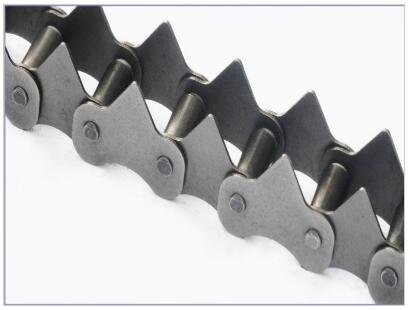

鏈輪及鏈條的具體設計

1、鏈輪的有關重要名詞術語

（1）鏈輪分度圓——鏈輪上能被鏈條基本節距等分的圓，其直徑。分度圓是進行各項理論計算用的基本圓。

（2）鏈輪分度圓節距——在鏈輪分度圓上，對應中心角為的弦長，簡稱鏈輪節距。鏈輪分度圓節距的大小，同鏈輪基本節距相等。

（3）鏈輪齒頂圓——鏈輪上能直接測量到的最大圓，其直徑。

（4）鏈輪齒根圓——鏈輪齒槽底部所在的圓，其直徑。

（5）鏈輪齒廓線（即鏈輪齒形——齒廓面同端面的交線）。

（6）鏈輪作用角——鏈條同鏈輪齒廓線接觸點處的法線與鏈節中心線間的夾角，稱為鏈輪作用角。它的大小決定了輪齒傳遞有效工作拉力的能力。

（7）鏈輪齒形角——鏈輪齒廓線的切線之間的夾角稱為齒形角。對直邊齒形鏈輪來說，當齒溝中心不分離時，鏈輪作用角與鏈輪齒形半角數值相同。

（8）鏈輪齒廓工作段——在正常工作過程中，鏈條與輪齒實現接觸的一段鏈輪齒廓線。

（9）齒溝圓弧中心角——當齒廓齒溝段為圓弧時，其所對的中心角為齒溝圓弧中心角，簡稱齒溝角，它的一半稱齒溝半角。

2、鏈輪齒數的選定

當工作條件要求采用齒數很少的鏈輪時，則可設計具有小作用角的非標準齒形鏈輪；當工作條件要求采用齒數很大的鏈輪時，則也可設計具有較高齒高的非標準齒形鏈輪，以保持有較大的節距許用磨損伸長率。從嚙合和受力情況來考慮，滾子鏈傳動的最少齒數為9，但在具體選定時，還應注意下列各點：

（1）考慮節距大小的影響如果大節距又碰上小齒數，那將使鏈條受到較大的附加載荷，因此薦用最小齒數為 式中——節距。

（2）考慮轉速高低的影響原則上轉速較高時，應選用較大的以使傳動平穩，因此，薦用最少齒數為：對于高轉速的鏈輪、對于中等轉速的鏈輪、對于低轉速（如，為不發生膠合的極限轉速）的鏈輪。
（3）當傳動空間尺寸許可時，考慮使傳動有較長的使用壽命，推薦小鏈輪的齒數為，小鏈輪齒數推薦選用奇數齒，它們和偶數的鏈節相嚙合可使磨損比較均勻。根據整體布局空間和中心距的大小，選定主動鏈輪齒數。

3、分度圓直徑

根據整體配合情況和工作情況要求，初取主動鏈輪分度圓直徑為。

4、鏈輪（或鏈條）節距根據分度圓直徑公式，得鏈輪節距因為鏈輪分度圓節距與鏈條節距是相等的，而鏈條節距是鏈條的基本特性參數。滾子鏈的節距一般推薦按計算和小鏈輪轉速在額定功率曲線上選定適當的節距。為使結構緊湊、傳動平穩，應爭取選用節距較小的鏈條。速度高、功率大時，可選用小節距的多排鏈。選用多排鏈時，應注意到它們對臟污和偏差是比較敏感的。其基本參數如：節距、滾子直徑、內鏈節內寬、銷軸直徑、內鏈板高、外鏈節外寬、聯結銷軸、過渡銷軸、每米重量、最低破斷荷、最低破斷載荷。
5、根據鏈條的節距，分度圓直徑調整。
6、鏈輪軸孔最大直徑和齒側凸緣最大直徑。鏈輪軸孔最大直徑為，齒側凸緣最大直徑或排間槽最大直徑。
7、齒頂圓直徑。

8、齒根圓直徑（為滾子直徑）。
