蝸輪/雙包絡(luò )環面蝸桿的傳動特點

傳動特點

平面二次包絡(luò )環面蝸輪蝸桿副是一種不同于普通蝸輪蝸桿副的新型轉角傳動形式。平面二次包絡(luò )環面蝸桿是由平面包絡(luò )一次線兩次接觸蝸輪展成。平面二次包絡(luò )畫面蝸輪蝸桿副與普通蝸輪蝸桿副接觸線不同，接觸線更多。平面二次包絡(luò )環面蝸輪蝸桿副比普通蝸輪蝸桿副更易形成油涵，潤滑更充分，有更高的效率。平面二次包絡(luò )環面蝸輪蝸桿副比普通蝸輪蝸桿副有更多的接觸齒數，承載能力更強。

蝸輪/雙包絡(luò )環面蝸桿

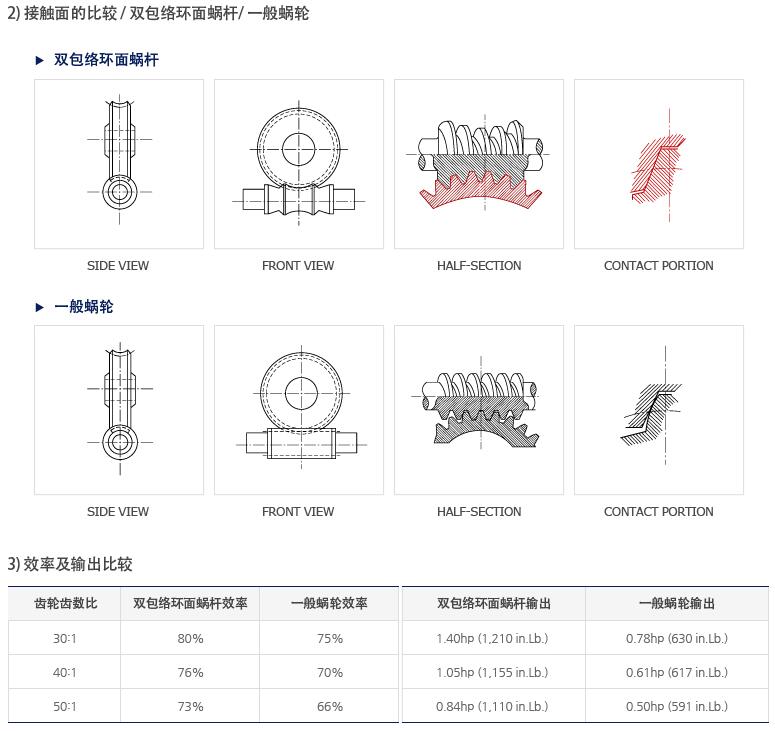

蝸輪是蝸桿與齒輪(蝸輪)交叉為90度，一般使用在需要10:1以上的齒輪齒數比上。一般的齒輪(直齒輪，螺旋齒輪，錐齒輪)是依靠齒的嚙合來傳遞力量，但蝸輪是蝸桿滑動轉動齒輪，而且齒輪無法轉動蝸桿。由于蝸輪具有廣齒輪減速比選擇和簡單的結構，加上蝸輪與蝸桿的方向特征，所以在很廣泛的產業上使用。但是還要解決在高速度轉動上發熱，壽命短的問題。雙包絡(luò )還面蝸桿與一般蝸輪不同，因為蝸輪與蝸桿兩部分是互相互助對方。用這一套更高的齒輪比（3：1~300:1）來獲得高效率，小體積，低噪音。而且，很多的蝸輪齒總是相連在一起，所以它對外部沖擊的承載能力大3倍。一般蝸輪與雙包絡(luò )還面蝸桿的效能比較試驗結果可以看出，如果是30:1的傳到效率的話，同樣大小的齒輪箱來可以傳達約兩倍的傳動力，效率也大5~10%，噪音方面可以降低5-10dB.
